特菱冷卻塔結構計算書
本工程為特菱（深圳）冷卻塔有限公司TC-500H冷卻塔，本計算書按照實際情況對該冷卻塔鋼結構部分進行建模計算，應特菱（深圳）冷卻塔有限公司要求，對該結構進行復核驗算如下。
二、鋼結構計算
1、設計依據
《鋼結構設計規范》 （GB50017-2003）
《冷彎薄壁型鋼結構技術規范（GB50018-2002）
《建筑結構荷載規范》 （GB50009-2012）
《建筑抗震設計規范》 （GB50011-2010）
《建筑地基基礎設計規范》 （GB50007-2011）
《鋼結構焊接規范》 （GB50661-2011）
《鋼結構高強度螺栓連接技術規程》 （JGJ82-2011）
2、計算簡圖

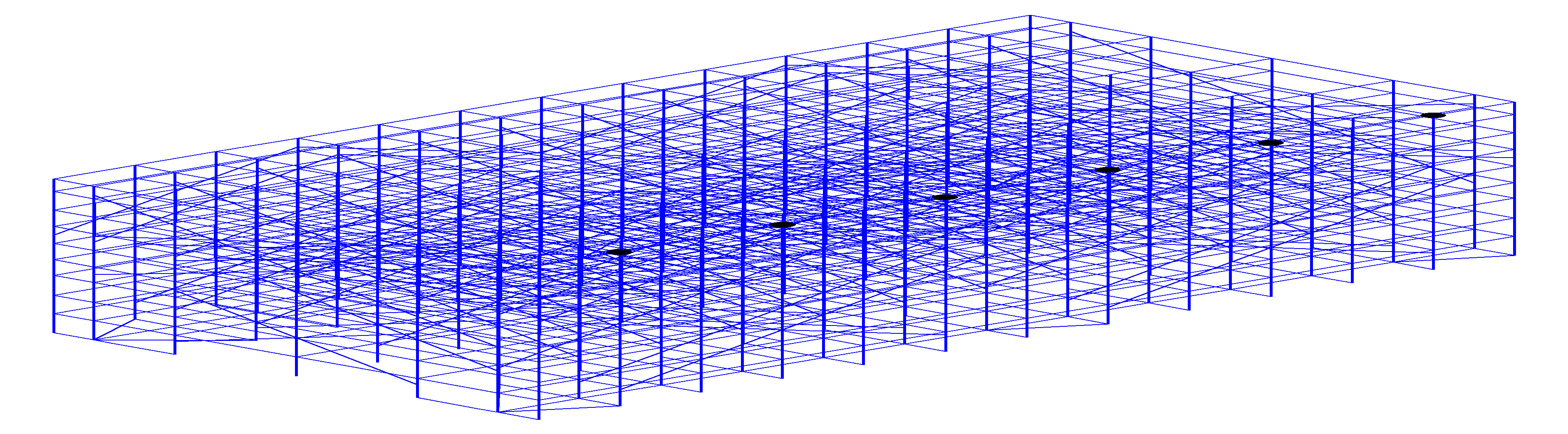

計算簡圖 (圓表示支座，數字為節點號)
3、荷載與組合結構重要性系數： 1.00
3.1節點荷載
（1)工況號: 1
輸入荷載庫中的荷載:
|
序號 |
Px(kN) |
Py(kN) |
Pz(kN) |
Mx(kN.m) |
My(kN.m) |
Mz(kN.m) |
|
1 |
0.0 |
1.0 |
0.0 |
0.0 |
0.0 |
0.0 |

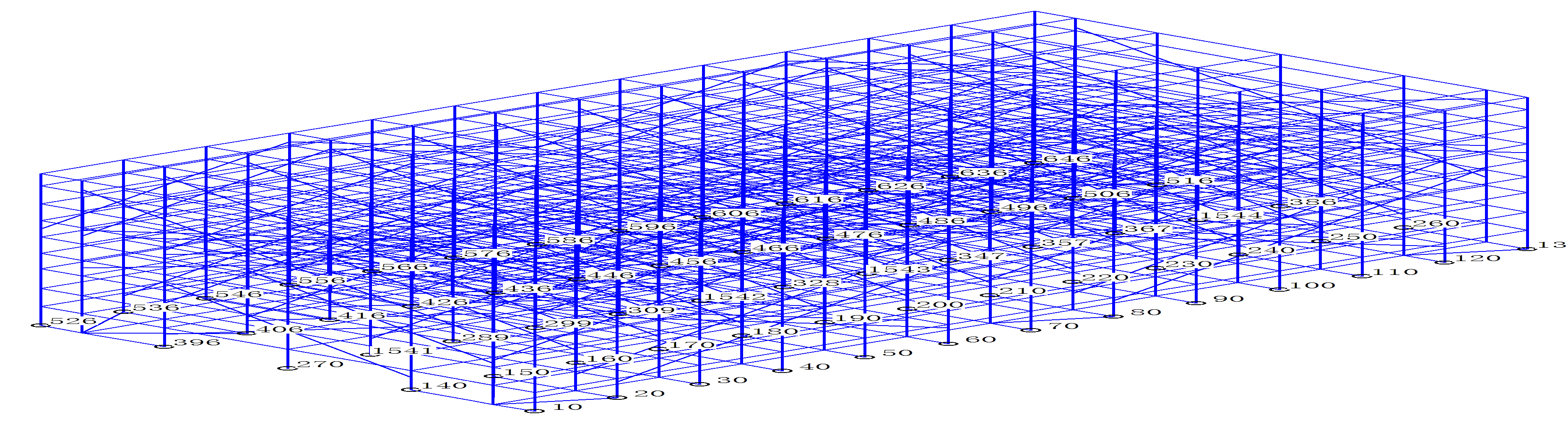

節點荷載分布圖:
3.2單元荷載
（1)工況號: 0
輸入的面荷載:
|
序號 |
荷載類型 |
導荷方式 |
體形系數 |
面荷載值 (基本風壓) kN/m2 |
|
1 |
恒載 |
單向桿件 |
-- |
1.50 |
|
2 |
恒載 |
單向桿件 |
-- |
0.06 |
|
3 |
恒載 |
單向桿件 |
-- |
0.05 |
|
4 |
恒載 |
單向桿件 |
-- |
0.80 |
|
5 |
恒載 |
單向桿件 |
-- |
0.15 |
|
6 |
恒載 |
單向桿件 |
-- |
0.80 |
|
7 |
恒載 |
單向桿件 |
-- |
0.75 |
|
8 |
恒載 |
單向桿件 |
-- |
0.30 |
