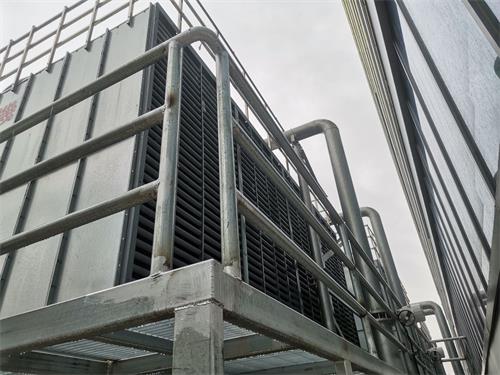

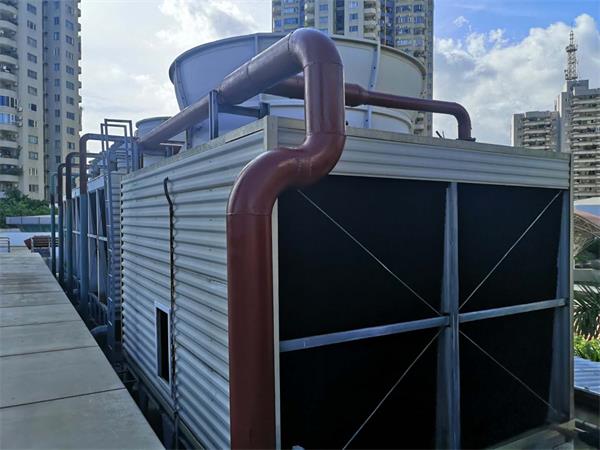

由于冷卻塔的設備容量是根據在夏天大熱負載的條件下選定的，也就是考慮到惡劣的條件，然而在實際設備運行中，由于季節、氣候、工作負載的等效熱負載等諸多因素都決定了機組設備經常是處于在較低熱負載的情況下運行，所以機組的耗電常常是不必要的和浪費的。因此，使用變頻調速控制冷卻風機的轉速，在夜間或在氣溫較低的季節氣候條件下，通過調節冷卻風機的轉速和冷卻風機的開啟臺數，節能效果就非常顯著。

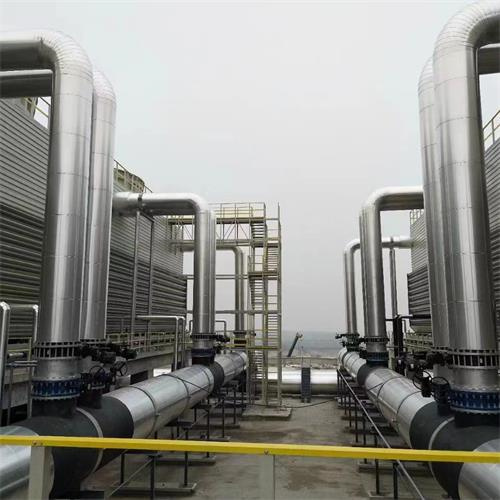

冷卻水系統能耗是空調系統總能耗的重要組成部分之一。采用截止閥對冷卻水流量進行調節將導致能量無謂的浪費，在部分負荷時固定冷卻水流量以及不對冷卻塔風機電機進行控制也將浪費大量電能。如采用微機控制技術和變頻調速技術對冷卻水系統進行控制節能效果約為30%，具有顯著的節能效益。特別對于賓館、飯店、商場等工作期較長的集中空調系統以及南方地區空調運行期長的其他建筑物空調系統，采用空調冷卻水系統的節能運行系統的投資回收期一般在1-2年，具有非常顯著的經濟效益。

在典型的冷卻塔風機控制系統中，變頻器可以利用內置PID功能，可以組成以溫度為控制對象的閉環控制。圖1所示為典型的冷卻塔變頻控制原理，冷卻塔風機的作用是將出水溫度降到一定的值，其降溫的效果可以通過變頻器的速度調整來進行。被控量(出水溫度)與設定值的差值經過變頻器內置的PID控制器后，送出速度命令并控制變頻器頻率的輸出，終調節冷卻塔風機的轉速。

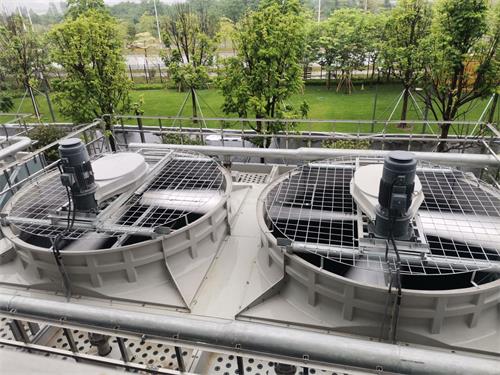

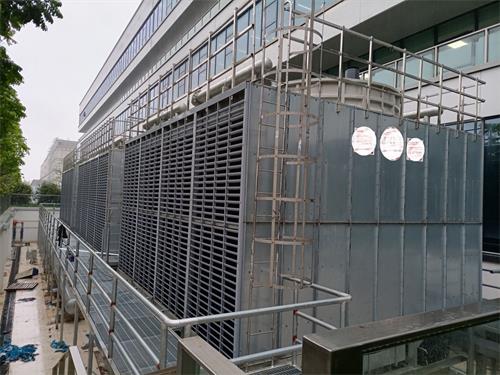

冷卻塔風機變頻控制系統可以根據檢測到的冷卻介質溫度數據，對風機進行轉速控制，用于增大或減小風量，控制溫度。

控制系統所需設備如下：變頻器、冷卻風機、PT100、溫度變送器。

其控制原理如下：

1、PT100溫度采集數據通過溫度變送器傳輸至變頻器接口;

2、根據檢測到的溫度數據與設定目標溫度值進行PID調節;

3、檢測溫度低于目標設定溫度，變頻器輸出轉速降低，冷卻風機降低冷卻效果。當轉速調節至轉速下限時可進入停機休眠狀態;

4、檢測溫度高于目標設定溫度，變頻器輸出轉速升高，冷卻風機提高冷卻效果，直至檢查溫度與目標溫度一直后保持轉速(調節范圍可到電機允許轉速上限);

5、檢測溫度與目標溫度一致則保持現有轉速進行冷卻。
