萬科花園超靜音冷卻塔案例

關于萬科：

萬科企業股份有限公司成立于1984年5月，是目前中國最大的專業住宅開發企業之一。1988年進入房地產行業，1991年成為深圳證券交易所第二家上市公司。經過二十多年的發展，成為國內最大的住宅開發企業，業務覆蓋珠三角、長三角、環渤海三大城市經濟圈以及中西部地區，共計53個大中城市。年均住宅銷售規模在6萬套以上。

冷卻塔設計標準：

1.[玻璃纖維增強塑料冷卻塔第1部分：中小型玻璃纖維增強塑料冷卻塔]（GB7190.1-2008）；

2.[塑料密度和相對密度試驗方法] GB/T1033；

3.[塑料拉伸性能試驗方法] GB/T1040；

4.[玻璃纖維增強塑料彎曲性能試驗方法]（GB/T1449-83）；

5.[塑料燃燒性能試驗方法氧指數法]（GB/T2406）；

6.[玻璃纖維增強塑料樹脂含量試驗方法]（GB/T2577-89）；

7.[纖維增強塑料巴氏（巴柯爾）硬度試驗方法]（GB/T3854-83）；

8.[玻璃纖維增強塑料燃燒性能試驗方法  氧指數法]（GB/T8924-88）；

9.[L型冷卻塔風機] HG/T3132-1998 此標準是對ZBJ72001 [L型冷卻塔風機]標準的修改而編制的；

10.[冷卻塔性能測試]  CTIATC-105；

11.BS 4485：PART2 [冷卻塔性能測試方法]；

12.[濕式冷卻塔熱力性能驗收測試] DIN 1947；

13[機力通風式冷卻塔性能實驗方法] JIS B8609；

用戶要求：

塔體要求：超靜音冷卻塔

塔體結構：橫流式超靜音冷卻塔

循環水量：500m3/h

濕球溫度：28.5℃

進水溫度：37℃

回水溫度：32℃

電機功率：7.5KW-6P/每臺

設備噪音：≤55分貝

材質要求：殼體玻璃鋼，內部結構不銹鋼結構漂水損失：≤0.001%

噪音要求：距離住宅區僅僅5米，要求帶一類降噪

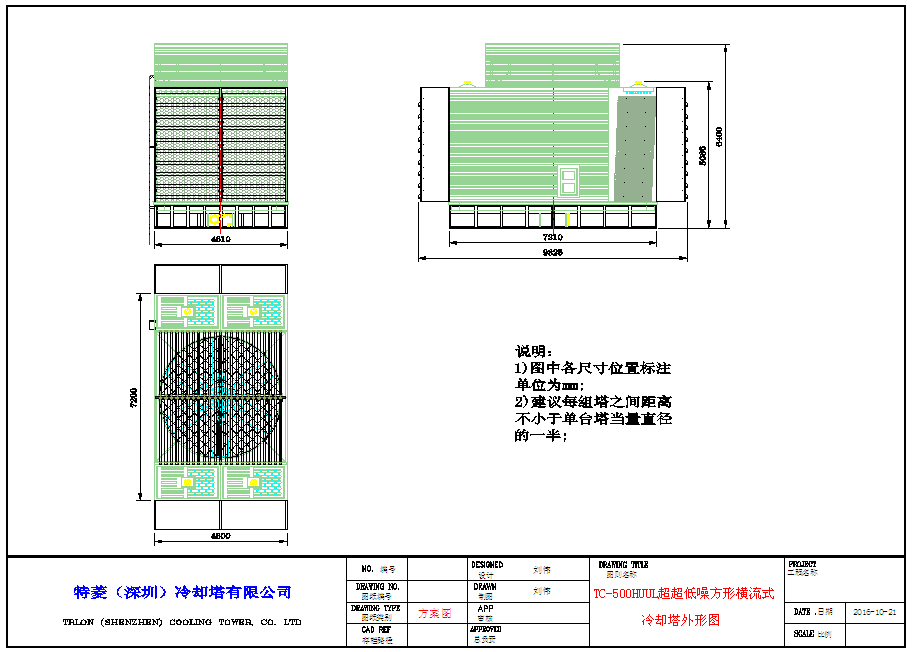

超靜音冷卻塔技術方案-外形圖

超靜音冷卻塔技術方案-基礎圖
冷卻塔運行前注意事項：

一、檢查風機末端與風筒內壁之間是否有足夠的間隙，并且間隙均勻，風機葉片角度應一致，避免運轉時造成損壞。

二、皮帶松緊調整適當，大小皮帶輪之間必須保持同一水平。

三、清除播水盆、噴頭和塔體內部雜物，并檢查各管道是否堵塞。

四、間斷性啟動水泵，將管內空氣排除，直到管道與底盆充滿循環水為止。

五、電路配置：檢查電路電壓是否正確，確認電路開關、保險絲和接線規格是否吻合電機負載，同時避免單相運轉，以免燒壞電機。

六、檢查外接水泵安裝是否正確。

七、檢查各運轉部件是否轉動靈活，如有問題及時解決，以免造成損失。

超靜音冷卻塔安裝運行圖
